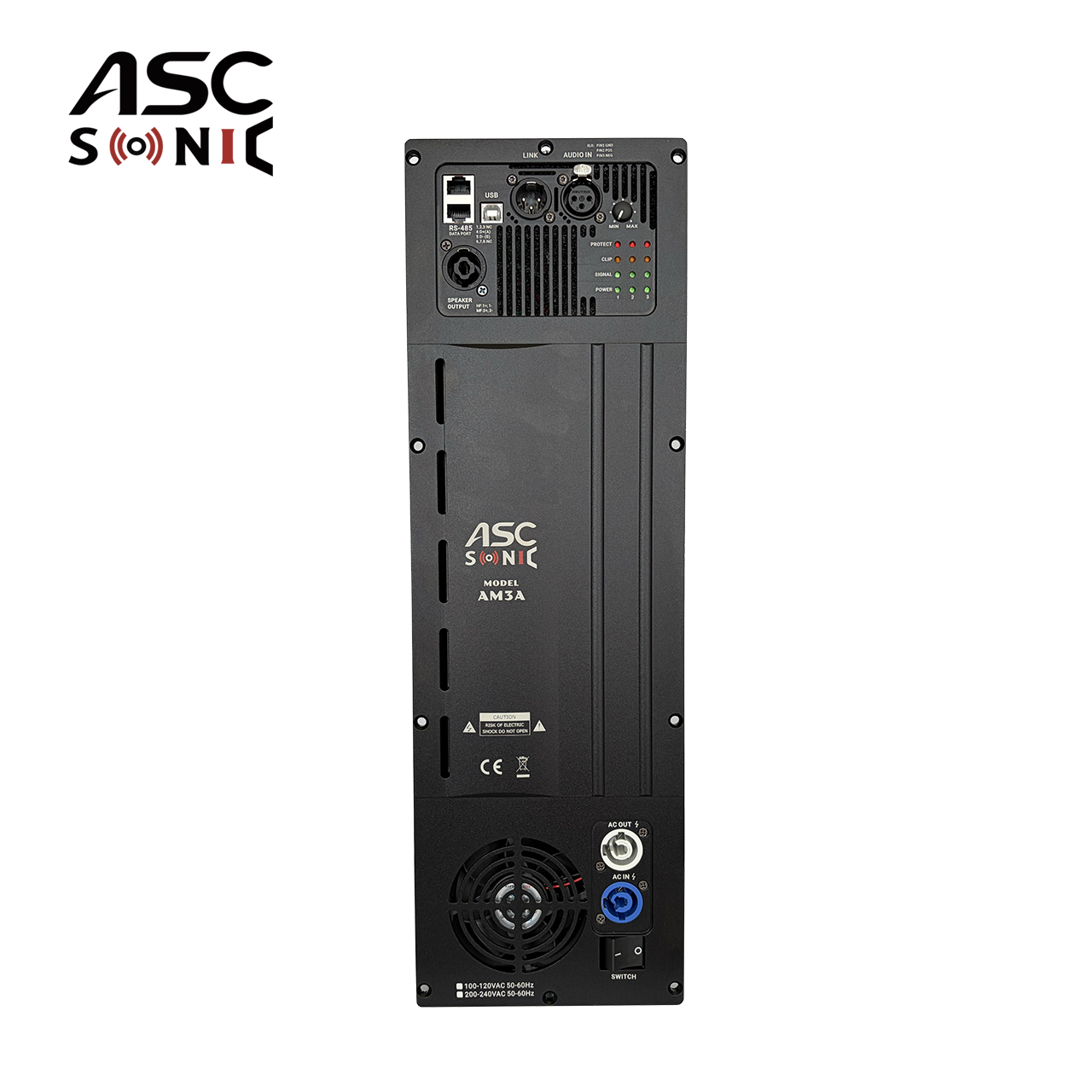

Conectar altavoces a un amplificador sin verificar la compatibilidad de impedancia es la principal causa de apagado térmico, salida distorsionada y fallas catastróficas de hardware en construcciones de audio personalizadas. Los creadores de audio y los integradores de sistemas suelen tener dificultades para igualar la impedancia del controlador (4 ohmios frente a 8 ohmios) con las etapas de salida del amplificador, especialmente cuando integran subwoofers y altavoces satélite en una única fuente de alimentación. La resistencia eléctrica física presentada por el altavoz dicta directamente cuánta corriente debe entregar el amplificador. Si se equivoca en esta relación matemática, corre el riesgo de destruir tanto el circuito del amplificador como las bobinas móviles del altavoz. Emparejar con éxito un Un amplificador de placa activo con sus controladores requiere comprender la ley de Ohm en un contexto de audio, leer las hojas de especificaciones con precisión y seleccionar la configuración de cableado o la topología multicanal correcta para garantizar un rendimiento estable a largo plazo.
La impedancia dicta el consumo de corriente: un altavoz de 4 ohmios consume el doble de corriente de un amplificador que un altavoz de 8 ohmios al mismo voltaje, lo que requiere un amplificador específicamente clasificado para una estabilidad de impedancia más baja.
Las clasificaciones de potencia son dinámicas: un amplificador de placa activo generará diferentes niveles de potencia dependiendo de la carga conectada; Idealmente, la potencia se duplica cuando la impedancia se reduce a la mitad, aunque las fuentes de alimentación del mundo real varían.
Flexibilidad multicanal: el uso de un amplificador de placa de 3 canales permite sistemas de impedancia mixta (p. ej., red principal izquierda/derecha de 8 ohmios con un subwoofer de 4 ohmios) aislando las cargas en canales de amplificador dedicados.
La gestión térmica es fundamental: hacer funcionar un amplificador por debajo de su impedancia nominal mínima activará el circuito de protección o provocará daños térmicos permanentes.
Control y calidad del sonido: la adaptación de impedancia adecuada preserva el factor de amortiguación del amplificador, lo que garantiza unos graves ajustados y precisos y una respuesta de frecuencia equilibrada.
La impedancia representa la resistencia de la corriente alterna (CA) que la bobina móvil del altavoz presenta al amplificador. A diferencia de la resistencia de corriente continua (CC) simple medida con un multímetro estándar, la impedancia cambia dinámicamente con la frecuencia de la señal de audio. Piense en ello como una válvula de restricción en una tubería de agua a alta presión. Una impedancia más baja abre más la válvula, lo que permite que fluya más corriente eléctrica desde la etapa de salida del amplificador hacia el motor del altavoz. Este flujo de corriente interactúa con el campo magnético del altavoz para generar el movimiento del cono y producir sonido. Los amplificadores actúan como fuentes de voltaje. Intentan mantener una salida de voltaje específica independientemente de la carga, obligando a la corriente a fluctuar según la impedancia conectada a los terminales. Cuando bajas la impedancia, el amplificador debe trabajar más para impulsar esa corriente.

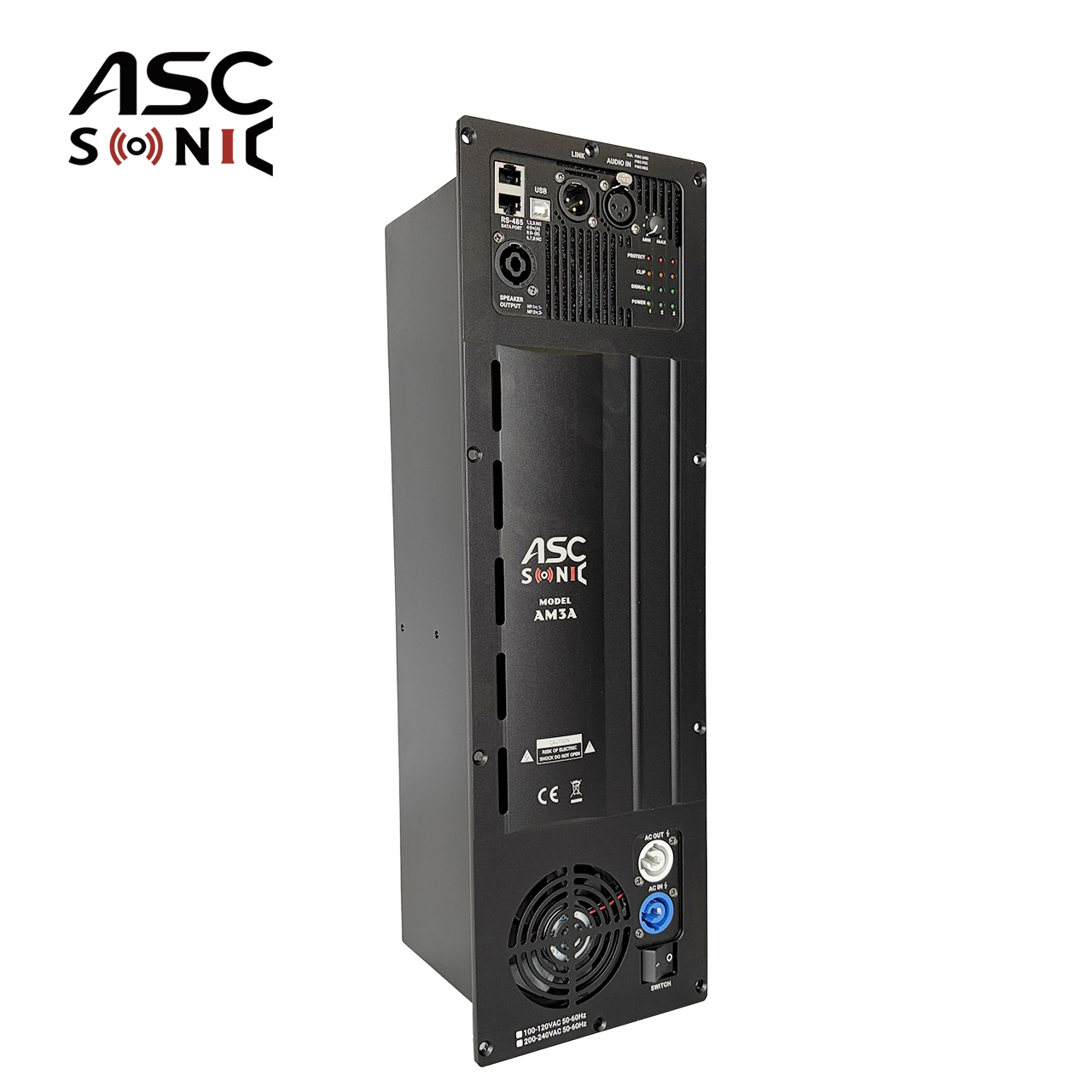

Las etiquetas como '4 ohmios' u '8 ohmios' impresas en la parte posterior de un imán de altavoz son calificaciones meramente nominales. Representan un promedio aproximado en todo el espectro de frecuencias audibles. En realidad, la impedancia real de un altavoz fluctúa enormemente durante la reproducción de música. Un altavoz de 8 ohmios puede aumentar a 30 ohmios en su frecuencia de resonancia (Fs) y bajar a 5 ohmios en ciertas frecuencias de graves. Estas caídas repentinas en la resistencia eléctrica exigen una robusta Amplificador de placa activo capaz de entregar picos repentinos de corriente sin fallar. Si la fuente de alimentación del amplificador no puede sostener la corriente requerida durante estas caídas de baja impedancia, la señal de audio se comprime. Se pierde dinámica y el amplificador comienza a generar calor interno excesivo. Debe tener en cuenta estas caídas, a menudo denominadas impedancia mínima (Z-min), al diseñar su gabinete y seleccionar su módulo de alimentación.
Reducir a la mitad la impedancia de 8 ohmios a 4 ohmios exige el doble de corriente de la fuente de alimentación del amplificador para mantener la misma salida de voltaje. Esta relación matemática impacta directamente tanto en la producción acústica como en el estrés térmico. Si bien una carga de 4 ohmios extrae más potencia total y produce un volumen máximo más alto, obliga a los componentes del amplificador a trabajar el doble. Esto genera significativamente más calor dentro de la caja del altavoz. Los constructores deben sopesar el beneficio de una mayor salida acústica frente a las limitaciones térmicas del módulo amplificador. Una carga de 4 ohmios deja muy poco margen de error con respecto a la ventilación y la reproducción sostenida a alto volumen. Si utiliza un subwoofer de 4 ohmios a la salida máxima durante períodos prolongados, el disipador de calor del amplificador debe estar expuesto al aire ambiente para evitar una fuga térmica.
Los diferentes diseños de circuitos amplificadores manejan cargas de baja impedancia con distintos grados de éxito. Los amplificadores tradicionales de Clase AB a menudo luchan con las pesadas demandas térmicas de cargas de 4 ohmios a menos que estén equipados con disipadores de calor de aluminio pesados y masivos. El consumo continuo de corriente obliga a los transistores de salida a disipar una gran cantidad de energía desperdiciada en forma de calor. Por el contrario, la topología Clase D ofrece una eficiencia eléctrica superior, que a menudo supera el 85%. Los amplificadores de clase D encienden y apagan rápidamente los transistores de salida por completo, minimizando el tiempo que pasan en un estado resistivo y generador de calor. Esto hace que la arquitectura Clase D sea ideal para controlar subwoofers de 4 ohmios exigentes y, al mismo tiempo, minimizar la generación de calor en construcciones de altavoces compactos y sellados.
Topología del amplificador Comparación térmica y de eficiencia
| Tipo de topología | Eficiencia promedio | Generación de calor | Idoneidad para subwoofers de 4 ohmios | Factor de forma |
|---|---|---|---|---|
| Clase AB | 50% - 60% | Alto | Moderado (requiere disipadores de calor grandes) | Voluminoso y pesado |
| Clase D | 85% - 95% | Bajo | Excelente (capacidad de alta corriente) | Compacto y ligero |
| Clase H | 65% - 75% | Medio | Bueno (el cambio de carril ayuda a la eficiencia) | Peso moderado |
Evalúe siempre la potencia continua verdadera, conocida como raíz cuadrática media (RMS), en cargas de impedancia específicas. Por ejemplo, una hoja de especificaciones técnicas confiable podría incluir 500 W RMS a 8 ohmios y 800 W RMS a 4 ohmios. Descarte por completo las afirmaciones infladas de potencia 'Pico', 'Máxima' o 'Dinámica'. Estas cifras de marketing representan fugaces fracciones de segundo en las que el amplificador descarga sus condensadores de alimentación. No tienen ningún valor práctico para hacer coincidir el sistema o calcular los límites térmicos. Las clasificaciones RMS proporcionan la única base precisa para comprender cuánta potencia sostenida puede entregar el amplificador a la bobina móvil sin introducir una distorsión severa o recortar la forma de onda. Al combinar los controladores, asegúrese de que el manejo de potencia RMS del altavoz se alinee estrechamente con la salida RMS del amplificador en la impedancia del cable.
La hoja de especificaciones del amplificador debe indicar explícitamente la estabilidad en la impedancia nominal de su altavoz. Busque frases definitivas como 'Estable hasta 4 ohmios' o 'Carga mínima: 4 ohmios'. Conectar un altavoz de 4 ohmios a un amplificador clasificado sólo para una carga mínima de 8 ohmios garantiza una sobrecarga térmica. Nunca asuma que un amplificador puede soportar una impedancia más baja que la indicada explícitamente por el fabricante, independientemente de cuán robusto parezca el disipador de calor. Empujar un amplificador por debajo de su impedancia nominal mínima obliga a los dispositivos de salida a pasar más corriente de la que sus uniones físicas de silicio pueden soportar. Esto conduce a fallas de hardware rápidas e irreversibles. Verifique siempre la clasificación de carga mínima antes de conectar cualquier cable de altavoz.
Hacer coincidir la carga de los altavoces con el rango de salida óptimo del amplificador mantiene un alto factor de amortiguación. El factor de amortiguación mide el control mecánico del amplificador sobre el controlador del altavoz, calculado como la relación entre la impedancia de carga y la impedancia de salida interna del amplificador. Un alto factor de amortiguación actúa como freno eléctrico. Detiene el cono del altavoz rápidamente después de que suena una nota grave fuerte, en lugar de permitir que el cono suene u oscile sobre su propia suspensión. Esto evita un audio turbio y resonante y garantiza una reproducción precisa y ajustada de las bajas frecuencias. Hacer funcionar un amplificador con una impedancia más baja reduce inherentemente el factor de amortiguación, razón por la cual las cargas de 8 ohmios a menudo producen una respuesta de graves ligeramente más ajustada en aplicaciones de escucha críticas.
Los amplificadores de placa modernos utilizan procesamiento de señal digital (DSP) integrado para gestionar cargas complejas y proteger el hardware. Las unidades DSP incluyen limitadores de voltaje sofisticados que protegen la etapa de salida cuando la impedancia cae en frecuencias de sintonización específicas del gabinete. Estos limitadores monitorean el consumo de corriente y el voltaje de salida en tiempo real. Si el DSP detecta que el amplificador se está acercando a sus límites térmicos o de corriente, reduce la ganancia de salida momentáneamente para evitar la saturación. Este procesamiento inteligente protege tanto los circuitos del amplificador como los controladores conectados. Permite que el sistema funcione de forma segura a su máximo potencial sin cruzar el umbral de una distorsión destructiva. Configurar estos limitadores correctamente es un paso obligatorio durante la fase final de ajuste del sistema.
Para determinar con precisión la resistencia inicial de su altavoz antes de conectarlo a un amplificador, siga estos pasos de prueba en banco:
Desconecte completamente el controlador del altavoz de cualquier red cruzada, terminal o cableado del amplificador.
Configure su multímetro digital en la configuración de resistencia más baja, que suele ser la escala de 200 ohmios.
Toque firmemente la sonda roja del multímetro con el terminal positivo de la bobina móvil y la sonda negra con el terminal negativo.
Lea la resistencia CC (Re) en la pantalla. Tenga en cuenta que esta medición de CC normalmente será entre un 15 % y un 20 % más baja que la impedancia nominal de CA (por ejemplo, un altavoz nominal de 4 ohmios normalmente medirá alrededor de 3,2 a 3,6 ohmios en un multímetro).
Cablear un solo controlador a un amplificador de placa mono requiere una conexión simple y directa 1:1. Conecta el terminal de salida positivo del amplificador al terminal de entrada positivo del altavoz y la salida negativa a la entrada negativa. Si el controlador tiene una potencia nominal de 4 ohmios, el amplificador debe ser explícitamente estable a 4 ohmios. Esta combinación directa garantiza la máxima transferencia de potencia y un funcionamiento sencillo. En esta configuración, el amplificador ve la impedancia nominal exacta de la bobina móvil única. Asegúrese de que el calibre del cable del altavoz sea lo suficientemente grueso como para soportar la transferencia de corriente sin agregar resistencia no deseada al circuito. Para aplicaciones de subwoofer de alta potencia, el cable de cobre puro de 12 AWG o 14 AWG es una práctica estándar.
El cableado en serie conecta varios altavoces de un extremo a otro para aumentar la carga de impedancia total presentada al amplificador. Dirija el terminal positivo del amplificador al terminal positivo del altavoz A, el terminal negativo del altavoz A al terminal positivo del altavoz B y el terminal negativo del altavoz B de regreso al terminal negativo del amplificador. La fórmula matemática es una simple suma: R_total = R1 + R2. Cablear dos altavoces de 4 ohmios en serie presenta una carga segura de 8 ohmios. Esta configuración es perfecta para amplificadores no clasificados para baja impedancia, lo que le permite utilizar varios controladores sin activar circuitos de protección térmica. Efectivamente reduce a la mitad la potencia de salida en comparación con una configuración en paralelo pero garantiza la estabilidad del amplificador.
El cableado paralelo conecta todos los terminales positivos de los altavoces y todos los terminales negativos de los altavoces. Esta configuración disminuye la impedancia total. La fórmula para dos altavoces idénticos es dividir la impedancia de un altavoz por el número total de altavoces. Cablear dos altavoces de 8 ohmios en paralelo crea una carga de 4 ohmios. Esta configuración extrae la máxima potencia de un amplificador estable de 4 ohmios, proporcionando un aumento significativo en la salida acústica. Sin embargo, requiere una gestión térmica cuidadosa debido al gran aumento del consumo de corriente. Debe verificar que el amplificador esté clasificado para la impedancia más baja resultante antes de encender el sistema. El cableado paralelo es el método más común para maximizar la salida del subwoofer en gabinetes personalizados con dos controladores.
Los escenarios que involucran cuatro o más altavoces requieren combinaciones de cableado en serie-paralelo para mantener una carga nominal segura para el canal del amplificador. Por ejemplo, conectar cuatro controladores de 8 ohmios en una serie en paralelo mantiene la carga eléctrica final en exactamente 8 ohmios. Conecta dos pares en serie (creando dos cargas de 16 ohmios) y luego conecta esos dos pares en paralelo (reduciendo el total a 8 ohmios). Esta técnica avanzada le permite aumentar enormemente el área del cono, el manejo de potencia y la salida acústica sin reducir la impedancia a un nivel peligroso que destruiría el amplificador. Los arreglos en línea y los grandes altavoces de torre con múltiples controladores dependen en gran medida de configuraciones en serie paralela para presentar una carga estable a la fuente de energía.
Impedancia Resumen de cableado
| Método de cableado | Impedancia del controlador | Número de controladores | Carga final en el amplificador | Caso de uso principal |
|---|---|---|---|---|
| Directo 1:1 | 4 ohmios | 1 | 4 ohmios | Un subwoofer de alta potencia |
| Serie | 4 ohmios | 2 | 8 ohmios | Protección de un amplificador con clasificación de 8 ohmios |
| Paralelo | 8 ohmios | 2 | 4 ohmios | Extraer la máxima potencia de un amplificador de 4 ohmios |
| Serie-Paralelo | 8 ohmios | 4 | 8 ohmios | Grandes torres o arreglos en línea con múltiples controladores |
Alimentar altavoces estéreo pasivos junto con un subwoofer dedicado desde una única unidad de panel posterior presenta un desafío de ingeniería único. Los amplificadores mono o estéreo tradicionales requieren cruces activos externos, fuentes de alimentación independientes y cableado externo complejo para lograrlo. Un dedicado El amplificador de placa de 3 canales resuelve este dilema al proporcionar etapas de potencia independientes para los canales izquierdo, derecho y subwoofer dentro de un único chasis unificado. Este enfoque todo en uno reduce drásticamente la complejidad del cableado, elimina los problemas de bucle de tierra entre componentes separados y agiliza el proceso de instalación física en el gabinete del altavoz. Solo necesita un cable de alimentación y una fuente de entrada de señal para controlar todo un sistema de audio de rango completo.
Una unidad multicanal aísla físicamente las etapas de salida de cada canal. Esta arquitectura permite a los constructores utilizar de forma segura altavoces satélite izquierdo y derecho de 8 ohmios mientras activan simultáneamente un subwoofer de 4 ohmios de alta corriente en el tercer canal. Debido a que los canales operan independientemente del riel de alimentación principal, el alto consumo de corriente del subwoofer de 4 ohmios no desestabiliza el voltaje suministrado a los canales estéreo de 8 ohmios. Esto proporciona una inmensa flexibilidad para los creadores de altavoces personalizados. Puede seleccionar los mejores controladores posibles para cada rango de frecuencia sin preocuparse por igualar las impedancias en todo el sistema. La fuente de alimentación interna del amplificador gestiona la distribución de corriente de forma automática en función de las demandas de cada canal aislado.
Los crossovers activos a bordo son fundamentales para la supervivencia y el rendimiento de los sistemas 2.1. Garantizan que las bajas frecuencias se dirijan estrictamente al canal del subwoofer. Esto evita la sobreexcursión y la distorsión mecánica en los controladores satélite más pequeños, que no están diseñados para reproducir graves profundos. Al evaluar estos amplificadores, verifique que los puntos de cruce y las pendientes sean ajustables a través de la interfaz DSP. La distribución de frecuencia adecuada maximiza el rango dinámico de todo el sistema de altavoces. Garantiza que cada controlador solo reproduzca las frecuencias para las que fue optimizado mecánicamente. Configurar un filtro de paso alto para los altavoces satélite a 80 Hz o 100 Hz reduce drásticamente su carga térmica y mejora la claridad general de los medios.
El desajuste de impedancia a menudo se revela a través de una sobrecarga térmica severa. Si un amplificador entra con frecuencia en 'modo de protección' durante picos de audio dinámicos o caídas intensas de graves, es probable que experimente una carga de impedancia inferior a sus límites de diseño. El circuito de protección interno apaga la etapa de salida para evitar que los transistores de silicio se fundan. Si bien esta protección salva el amplificador a corto plazo, la activación continua de este modo degrada la vida útil del amplificador. El ciclo térmico constante tensiona las uniones de soldadura y degrada los condensadores electrolíticos de la placa de circuito. Si su amplificador entra en modo de protección térmica, debe bajar inmediatamente el volumen y verificar la configuración del cableado.
Exigir más corriente de la que un amplificador puede suministrar a una carga de 4 ohmios conduce a una forma de onda recortada. El recorte aplana los picos redondeados de la señal de audio, convirtiendo ondas sinusoidales suaves en ondas cuadradas duras. Esto envía cantidades masivas de distorsión de alta frecuencia y voltaje CC continuo directamente al altavoz. La bobina móvil de un altavoz se basa en el movimiento alterno del cono para bombear aire de refrigeración sobre el cable. El voltaje de CC detiene este movimiento, lo que provoca una rápida acumulación de calor que quema rápidamente la bobina móvil y provoca una falla permanente del controlador. Puedes oler una bobina móvil quemada mucho antes de que el altavoz deje de funcionar por completo. Una adaptación de impedancia adecuada evita que el amplificador alcance este umbral de recorte destructivo.
Algunos amplificadores cuentan con interruptores de selección de impedancia física en el panel posterior, a menudo etiquetados como '4 ohmios/8 ohmios'. Muchos ingenieros de audio experimentados recomiendan dejar el interruptor en el modo '8 ohmios/alto' incluso cuando se utilizan altavoces de 4 ohmios. La configuración de 4 ohmios a menudo limita severamente el voltaje del riel interno para pasar estrictas certificaciones térmicas y de seguridad del consumidor. Esto efectivamente ahoga la potencia dinámica y el headroom del amplificador. Mantener el interruptor en la posición alta preserva la capacidad del amplificador para generar picos transitorios. Puede hacer funcionar el amplificador de forma segura en esta configuración siempre que garantice una ventilación térmica rigurosa y no empuje el amplificador a una saturación continua. Trate el interruptor como un limitador de voltaje en lugar de un requisito estricto de impedancia.
Mida la resistencia de CC de los controladores de sus altavoces con un multímetro digital para confirmar su impedancia nominal de referencia antes de la instalación.
Calcule su carga eléctrica total usando fórmulas en serie o en paralelo si está cableando varios controladores a un solo canal de amplificador.
Haga una referencia cruzada de las cifras de impedancia calculadas con el manual técnico del amplificador de placa para verificar la compatibilidad absoluta.
Configure sus limitadores DSP para que se activen justo por debajo del voltaje de salida máximo sin recortar del amplificador para proteger las bobinas móviles.
R: Sí. Conectar un altavoz de mayor impedancia a un amplificador de menor impedancia es perfectamente seguro. El amplificador funcionará más frío y más eficientemente porque la carga de 8 ohmios restringe el flujo de corriente. Sin embargo, el amplificador generará menos potencia total que su clasificación máxima de 4 ohmios.
R: El altavoz de 4 ohmios intentará consumir más corriente de la que el amplificador está diseñado para proporcionar. Es probable que esto provoque un sobrecalentamiento severo, circuitos de protección activados, una salida de audio distorsionada o una falla permanente del hardware de los transistores de salida del amplificador.
R: No. La impedancia no determina la calidad o fidelidad del audio. Un altavoz de 4 ohmios simplemente consume más energía con un ajuste de volumen determinado en comparación con un altavoz de 8 ohmios con exactamente la misma sensibilidad, lo que lo hace más fuerte pero no suena inherentemente mejor.
R: Afecta a ambos. Si bien la seguridad es la principal preocupación, una combinación inadecuada puede degradar el factor de amortiguación del amplificador. Esto provoca una reproducción de graves suelta e incontrolada y puede alterar negativamente la respuesta de frecuencia prevista del altavoz en todo el espectro de audio.
R: Sí, siempre que cada canal individual esté clasificado para la carga conectada a él. Es una práctica común instalar altavoces de 8 ohmios en los canales satélite estéreo y un subwoofer de 4 ohmios más pesado en el canal dedicado de baja frecuencia.
R: Puede conectarlos en paralelo para presentar una carga de 4 ohmios, lo que maximiza la salida de potencia si el amplificador es estable a 4 ohmios. Alternativamente, conéctelos en serie para presentar una carga de 16 ohmios, lo cual es increíblemente seguro pero reduce significativamente la potencia total de salida.
